レーザ加工光学系とは
Ⅰ．集光光学系
集光光学系は、集光レンズで加工対象物上にレーザ光を集光して加工を行う光学系です。
‡ 集光光学系の特徴 ‡

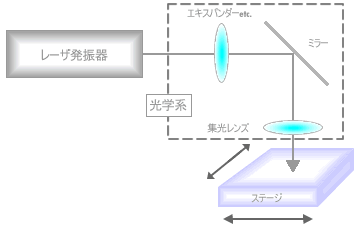

図のように、非常にシンプルなレンズ構成で光路長も比較的短くできるためレーザ加工システムとして組上げた場合、装置自体がコンパクトに設計できます。
また、他の光学系と比較すると加工精度が高い光学系だと言えます。
ただし、レーザ発振器の持つ横モードがマルチビームの場合には単純に集光することが出来ないため、この場合は結像光学系が用いられます。
|
